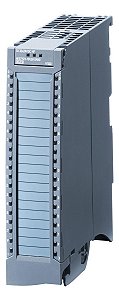

6es7522-1bh10-0aa0 Siemens Simatic S7-1500 16x24v Saidas Dig
Segue a ficha técnica detalhada do Siemens 6ES7522-1BH10-0AA0:
Descrição Geral
• Modelo: 6ES7522-1BH10-0AA0
• Nome Comercial: SIMATIC S7-1500, módulo de saída digital
• Categoria: Módulo de automação para controladores SIMATIC S7-1500
• Fabricante: Siemens
Especificações Técnicas
Saídas Digitais
• Quantidade de canais: 16 saídas digitais
• Tipo de saída: Transistor (24V DC)
• Corrente máxima por canal: 0,5 A
• Corrente total: 10 A (limite máximo para o módulo)
• Tensão de operação: 24 V DC (tensão nominal)
• Isolamento:
• Entre os canais e a terra
• Entre canais e barramento do sistema
Desempenho e Diagnósticos
• Detecção de falhas:
• Sobrecarga
• Curto-circuito
• Diagnóstico de canal individual: Sim
• Capacidade de diagnóstico via TIA Portal: Sim
Conexões
• Tipo de conexão: Conector de terminal push-in ou parafuso (dependendo do modelo específico do suporte de barramento)
• Fiação: 1,5 mm² (AWG 16), capacidade para fiação direta e fácil instalação
Características Físicas e Ambientais
• Dimensões (L x A x P): 35 mm x 147 mm x 129 mm
• Peso: 310 g
• Temperatura de operação: -25 °C a +60 °C
• Proteção:
• IP20 (para uso em painéis ou gabinetes)
Compatibilidade
• Controladores compatíveis: SIMATIC S7-1500
• Configuração no TIA Portal: Necessário TIA Portal V14 ou superior
Aplicações Típicas
• Automação de processos industriais
• Controle de máquinas e sistemas industriais
• Interfaces para dispositivos de campo que exigem saídas digitais de alta performance
Garantia do vendedor: 6 meses
