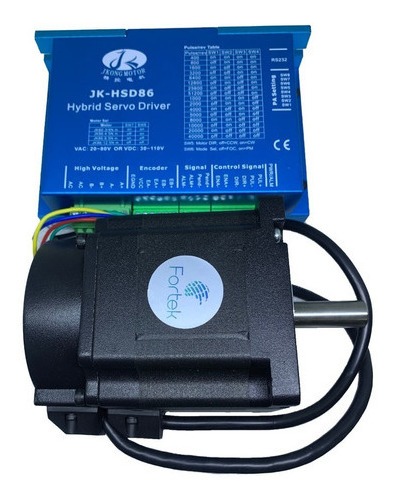

Kit Motor De Passo 45kgf.cm Com Encoder (easy Servo) + Drive

CONJUNTO EASY SERVO MOTOR + DRIVER JK86HS78-6004 45KGF 6,0A Motor de passo com Encoder (EASY SERVO) Dimensões e Especificações do Motor: Dimensões (unidade: mm): Comprimento total: 78 ± 1 mm Comprimento do eixo: 25 mm Diâmetro do eixo: 12.7 ± 0.015 mm Distância entre furos de montagem: 69.6 ± 0.2 mm Diâmetro dos furos de montagem: 6.5 mm Distância entre borda do motor e o início do eixo: 1.7 mm Comprimento do conector do encoder: 350 mm Diâmetro da flange: 86 mm Comprimento do corpo: 31 mm Posição dos furos de montagem: 69.6 mm em ambos os eixos Especificações do Motor: Fase: 2 Ângulo do passo: 1.8° Tensão: 1.62 V Corrente: 6 A Resistência: 0.27 ± 10% OHMS Indutância: 2 ± 20% mH Torque de retenção: 4.6 N.m Classe de isolamento: B Massa: 2.3 kg Diagrama de Fiação do Encoder: EA+ (Entrada fase A do encoder): Preto EA- (Entrada fase A do encoder): Azul EB+ (Entrada fase B do encoder): Amarelo EB- (Entrada fase B do encoder): Verde Vcc (Tensão do encoder +5V): Vermelho GND (Terra do encoder): Branco Diagrama de Fiação do Motor: A+: Vermelho A-: Verde B+: Azul B-: Amarelo Especificações do Driver O JK-HSD86 é um dos modelos da série de drivers de servo fácil Jkongmotor, que pode operar com uma tensão de 20-80 VDC e fornecer uma corrente contínua baseada na carga de 0,1 a 10A. Ele é capaz de acionar motores de servo fácil NEMA 17, 23, 24 e 34 (motores de passo com encoders) com o loop de posição fechado em tempo real. Baseado na mais recente tecnologia DSP e adotando o algoritmo de controle avançado da Novo, o driver de servo fácil JK-HSD86 aplica controle de servo em motores de servo fácil. Quando utilizado com um motor de servo fácil, ele combina características de steppers de loop aberto e sistemas de servo sem escovas, oferecendo muitas funcionalidades avançadas únicas para um excelente desempenho do sistema de controle de movimento. Quando um driver de servo fácil JK-HSD86 é implementado com um motor de servo fácil da série SC da Novo, não é necessário configuração para quase todas as aplicações. A resolução de saída do JK-HSD86 é padronizada para 2.000 pulsos por resolução (equivalente a 10 microsteps em sistemas de passo de 2 fases). Através de switches DIP, o usuário pode facilmente alterar a resolução de saída para uma das 15 resoluções de saída de 400 a 51.200 (equivalente a 2-256 microsteps em sistemas de passo de 2 fases). Com o software de configuração Novo, ProTuner, um usuário avançado também pode definir configurações personalizadas de resolução, corrente e parâmetros do loop de posição, porcentagem de corrente em repouso, etc. Características: Controle de passo e direção Loop de posição fechado para nenhuma perda de sincronização de movimento Tensão de operação: 20-80 VDC Corrente de saída baseada na carga de 0,1 - 10 A Alto torque ao iniciar e em baixa velocidade Sem reserva de torque Alta rigidez em repouso Aquecimento do motor significativamente reduzido Movimento suave do motor e ruído extra baixo Resposta rápida, sem atraso e tempo de estabilização zero Sem perda de passos; sem oscilação; sem ultrapassagem Plug-and-play e sem necessidade de ajuste Aplicações: Com muitas características avançadas únicas, os sistemas de servo fácil JK-HSD86 são ideais para muitas indústrias para atualizar o desempenho de steppers ou substituir sistemas de servo sem escovas em muitas aplicações. Garantia do vendedor: 30 dias
