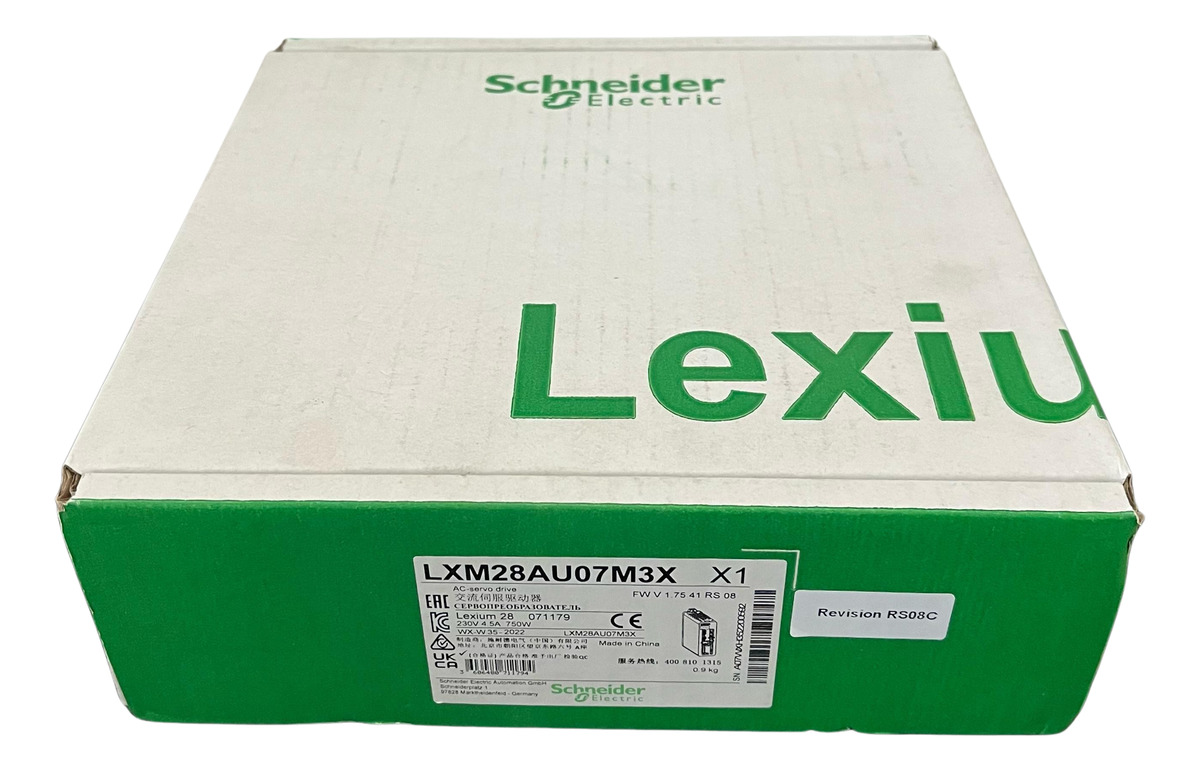

Lxm28au07m3x Schneider Servodrive Lexium 28 Novo Na Caixa

O Schneider Electric LXM28AU07M3X é um servodrive da linha Lexium 28, projetado para aplicações de controle de movimento. Abaixo, apresento sua ficha técnica detalhada: Características Gerais: • Gama de Produto: Lexium 28 • Tipo de Produto ou Componente: Servodrive • Nome Curto do Dispositivo: LXM28A • Formato do Variador: Carcaça compacta Especificações Elétricas: • Número de Fases da Rede: Monofásico ou Trifásico • Tensão de Alimentação Nominal ([Us]): • Trifásico: 220 V (-10% a +15%) • Monofásico: 220 V (-20% a +15%) • Limites de Tensão de Alimentação: • Monofásico: 170 V a 255 V • Trifásico: 200 V a 255 V • Frequência de Alimentação: 50/60 Hz (±5%) • Corrente de Linha: • Monofásico: 6 A (THDI de 181,8% a 220 V) • Trifásico: 6 A (THDI de 160,6% a 220 V) • Corrente de Saída Contínua: 4,5 A a 16 kHz • Corrente de Saída de Pico (3s): 13,5 A a 220 V • Potência Contínua de Saída: 750 W a 220 V • Frequência de Comutação: 16 kHz • Corrente de Fuga: 1,3 mA Conexões e Interfaces: • Entradas Digitais: 8 programáveis (CN1), 2 de captura rápida (CN1), 1 para função de segurança STO (CN9), 1 entrada de trem de pulsos (PTI) (CN1) • Tensão de Entrada: 24 V CC (lógica) • Entradas Lógicas: Lógica positiva ou negativa (CN1) • Saídas Digitais: 5 saídas lógicas (CN1) em 12…24 V CC, 1 saída de trem de pulsos (PTO) (CN1) • Entradas Analógicas: 2 • Entrada de Tensão (T_REF): -10…10 V, impedância de entrada: 10 k, resolução: 14 bits • Entrada de Tensão (V_REF): -10…10 V, impedância de entrada: 10 k, resolução: 14 bits • Interface de Comunicação: CANmotion e CANopen integrados • Conector de Comunicação: RJ45 (CN4) para CANopen e CANmotion • Velocidade de Transmissão: • 1 Mbit/s para barramento de até 4 m • 500 kbit/s para barramento de 4…100 m • 250 kbit/s para barramento de 100…250 m • Número de Endereços: 1…127 para CANopen e CANmotion Proteções e Segurança: • Função de Segurança Integrada: STO (Safe Torque Off) • Nível de Segurança: SIL 2 conforme IEC 61800-5-2:2007 e IEC 61508-1:2010; PL d/categoria 3 conforme EN/ISO 13849-1:2008 • Proteções Contra: • Inversão de polaridade (entradas de sinal) • Curto-circuito (saídas de sinal) • Sobrecorrente (motor) • Sobretensão (motor) • Subtensão (motor) • Superaquecimento (motor) • Sobrecarga (motor) • Sobresspeed (motor) Características Físicas: • Dimensões (L x A x P): 55 mm x 150 mm x 146 mm • Peso do Produto: 1 kg • Tipo de Refrigeração: Ventilador integrado • Posição de Operação: Vertical Ambiente Operacional: • Temperatura Ambiente de Operação: 0…55 °C • Temperatura de Armazenamento: -25…65 °C • Umidade Relativa: 5…95% sem condensação • Altitude Máxima de Operação: • Até 1000 m sem derating • Acima de 1000 m até 2000 m: redução de 1% a cada 100 m • Grau de Proteção IP: IP20 • Resistência a Vibrações: 3M4, amplitude de 3 mm (9…200 Hz) conforme IEC 60721-3-3 • Resistência a Choques: Garantia do vendedor: 12 meses
