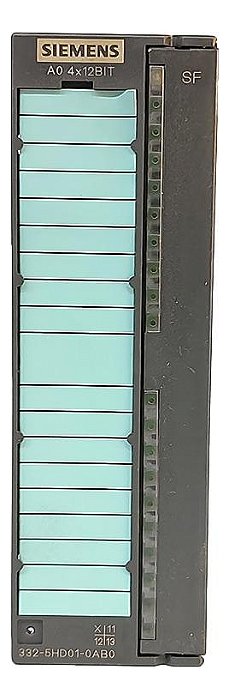

Simatic S7-300 Saída Analógica Sm332 6es7332-5hd01-0ab0
Módulo de Saída Analógica SIMATIC S7-300 SM332
Marca: Siemens
Código: 6ES7332-5HD01-0AB0
Especificações Técnicas
Tensão de Alimentação:
Valor nominal (CC): 24V
Proteção contra polaridade reversa: Sim
Corrente de Entrada:
Da tensão de carga L+ (sem carga), máx.: 240mA
Do barramento do backplane 5V DC, máx.: 60mA
Perda de Energia:
Perda de energia: 3W
Saídas Analógicas:
Número de saídas analógicas: 4
Proteção contra curto-circuito: Sim
Corrente de curto-circuito, máx.: 25mA
Tensão sem carga, máx.: 18V
Faixas de Saída:
Tensão: 0 a 10V, 1V a 5V, -10V a +10V
Corrente: 0 a 20mA, -20mA a +20mA, 4mA a 20mA
Impedância de Carga:
Saídas de tensão: Mín. 1k©, máx. 1µF (carga capacitiva)
Saídas de corrente: Máx. 500©, máx. 10mH (carga indutiva)
Geração de Valor Analógico para Saídas:
Resolução com overrange (bit incluindo sinal), máx. 12 bits
Tempo de conversão (por canal): 0,8ms
Erros/precisões:
Limite de erro operacional na faixa geral de temperatura:
Tensão: (+/-) 0,5%
Corrente: (+/-) 0,6%
Limite de erro básico (limite operacional a 25°C):
Tensão: (+/-) 0,4%
Corrente: (+/-) 0,5%
Informações de Diagnóstico:
Função de diagnóstico: Sim, parametrizável
Alarme de diagnóstico: Sim, parametrizável
LED de indicação de diagnóstico: Erro de grupo SF (vermelho): Sim
Separação Potencial:
Saídas analógicas com separação de potencial: Sim
Isolamento:
Isolamento testado com 500V DC
Conexão:
Conector frontal necessário de 20 pinos
Dimensões e Peso:
Largura: 40mm
Altura: 125mm
Profundidade: 117mm
Peso aproximado: 220g
Produto a pronta entrega e acompanha nota fiscal
