Simatic S7-300 Saída Digital Sm332 6es7322-1hf10-0aa0

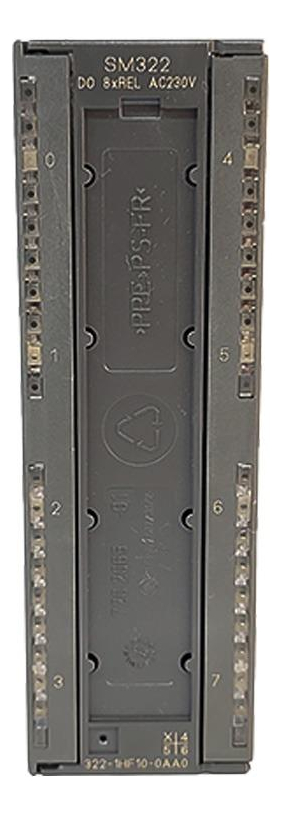

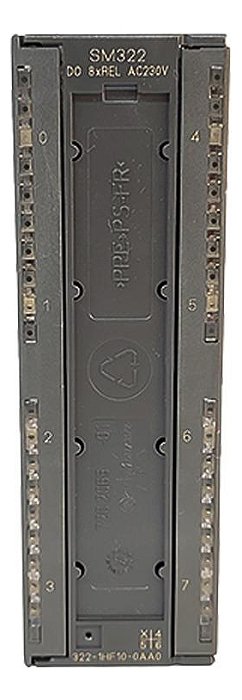

Módulo de Saída Digital Siemens SIMATIC 6ES7322-1HF10-0AA0
Marca: Siemens
Código: 6ES7322-1HF10-0AA0
Especificações Técnicas
Tensão de Alimentação:
Tensão de carga L+: 120 V CC
Tensão de carga L1: 230 V CA
Corrente de Entrada:
Tensão de alimentação L+: Máx. 125 mA
Barramento do backplane 5 V DC: Máx. 40 mA
Perda de Energia:
Perda de energia: 3,2 W
Saídas Digitais:
Número de saídas digitais: 8; Relés
Proteção contra curto-circuito: Não incluída; necessária externamente
Controlando uma entrada digital: Sim
Capacidade de Comutação e Características de Saída:
Com carga de lâmpada: Máx. 1.500 W (230 V CA)
Corrente de saída para sinal "1": Valor nominal 5 A
Comutação paralela de duas saídas: Sim para controle redundante de carga
Frequência de Comutação:
Com carga resistiva: Máx. 2 Hz
Com carga indutiva: Máx. 0,5 Hz
Com carga de lâmpada: Máx. 2 Hz
Corrente Total das Saídas (por grupo):
Instalação horizontal até 60 °C: Máx. 5A
Instalação vertical até 40 °C: Máx. 5A
Saídas de Relé:
Tensão nominal de alimentação da bobina do relé L+ (CC): 24 V
Número de ciclos operacionais, máx.: 300.000 (24 V CC, a 2 A); 200.000 (120 V CA, a 3 A); 100.000 (230 V CA, a 3 A)
Capacidade de comutação dos contatos: Máx. 3A com carga indutiva; Máx. 8A com carga resistiva
Comprimento do Cabo:
Blindado: Máx. 1.000 metros
Sem blindagem: Máx. 600 metros
Informações sobre Interrupções/Diagnósticos/Status:
Alarmes: Não
Função de diagnóstico: Não
LED de Indicação de Diagnóstico: Saída digital do indicador de status: Sim
Separação Potencial e Isolamento:
Saídas digitais de separação de potencial: Sim, entre os canais e o barramento traseiro
Isolamento testado com 2.000 V CA
Método de Conexão:
Conector frontal de 40 pinos
Dimensões e Peso:
Largura: 40mm
Altura: 125mm
Profundidade: 120mm
Peso aproximado: 320g
Produto a pronta entrega e acompanha nota fiscal
